天車排线廠家刍議缆橋架內電缆機械化敷設工法

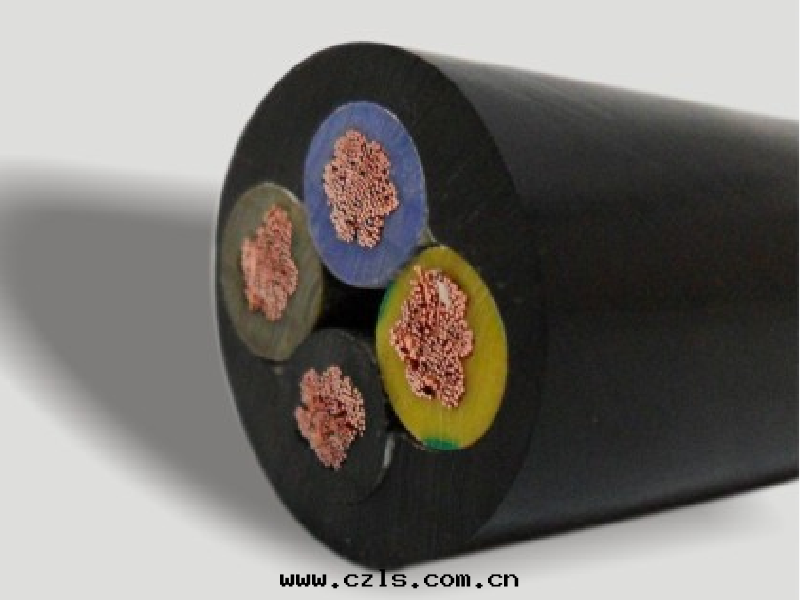

随着中國經济的迅猛發展，新建或擴建的工程項目逐渐向大規模發展，工廠的占地面积及用電設備的容量随之增大，致使工廠供電的距離增长、電缆選型增大及數量增多。在此，天車排线廠家的小編为大家介紹一下缆橋架內電缆機械化敷設工法。

1工法特點

1）施工效率高：電缆行進速度基本恒定，可以準确估算施工進度，合理組織施工；2）作業安全：使用此工法施工，參加作業人員較少，並且不參與拖拉電缆的重體力勞動，安全性提高；3）經济效益好。施工时人員較少，施工機具投資低，且可反复使用；4）電缆长度可以實現精确控制。

2适用範圍

1）本工法主要适用于廠區长距離、大規格的電缆橋架內電缆的敷設；2）本工法亦可用于普通電缆沟內電缆的敷設。

3工法原理

機械牽引，滑輪減阻，声訊聯絡。

卷揚機電缆敷設法以卷揚機为動力，用鋼丝绳牽引電缆，電缆下方放以專用滾軸，用鋼丝绳牽引電缆到目的地。

4施工工藝流程及操作要點

4.1工藝流程

制定方案→調試設備、安裝滾軸→牽引鋼丝绳→電缆盤架設→牽引電缆→整理電缆。

1）在敷設電缆前，应根据施工环境确定施工方案、线盤架設位置、電缆牽引方向，校核牽引力和側壓力。按設計和實際路徑計算每根電缆的长度，合理安排每盤電缆，減少電缆接头；2）牽引機应安裝調試完好，各種滾軸和導向裝置安裝擺放完畢。安全措施完善；3）開動卷揚機松绳，由施工人員拉着鋼丝绳头從電缆敷設的目的地一直拉到電缆盤處，鋼丝绳一定要放在每个支架的滾軸上。拐弯處和其他重要部位要有專人看守；4）電缆盤支架应放置穩妥，鋼軸的強度和长度应與電缆盤重量和宽度相配合，電缆盤应有可靠的制動措施；5）鋼丝绳和電缆头固定後由两个施工人員跟随電缆头一起移動，其中一人用麻绳把電缆头稍稍擡起，並随时準備調整電缆头的角度，以免頂在支架或别的物體上。另一人用对講機即时和卷揚機操作人員聯系，指揮卷揚機的開動和停止。由電缆盤處的人員根据電缆的敷設速度慢慢轉動電缆盤，以便電缆從電缆盤上勻速放出；6）電缆到位後，在由人工分段把電缆擺放在橋架里，排列整齊；7）電缆敷設的路徑一般不要超过两个90°角。超过两个90°角或距離超长时，可以采取分段牽引的方法。

4.2技術要點

1）在電缆橋架施工时就要考慮大規格電缆的敷設方式，盡量用小于90°弯和更平緩弯头代替定型90°弯头。橋架支架立柱要安裝在不妨礙電缆放入橋架的那一側。盡量留出以後安裝滾軸的位置，減少後序工作量；2）電缆头的固定。以鋼丝网套网住電缆头，鋼丝网套再和卷揚機的鋼丝绳固定。沒有网套时可以用两吨的尼龍吊裝带捆綁電缆端部，然後吊裝带再固定在卷揚機的鋼丝绳上3）直线段電缆的敷設：一般根据實際情況選擇A型或B型滾軸。滾軸間隔2m～5m擺放，不要間隔太遠，避免電缆过度下垂産生滑動摩擦損傷電缆和增加牽引阻力。天車排线供应商的小編在此提醒大家，如果電缆敷設的數量較少，敷設後橋架內宽度餘量較大，采用A型滾軸直接平放在橋架內，一端鈎在橋架橫撐上，一端用铁丝固定。如果電缆數量較多，敷設後橋架內沒有餘量，就要把支架滾軸固定在橋架外部。常用的方法是把B型滾軸卡在管架常用的工字鋼梁上，再用本身的M16頂丝頂牢。電缆拉过去後，由人工把電缆從滾軸上擡起，放入橋架內；4）側弯，當橋架有側弯时要用側弯專用導向滾軸，即C型滾軸。要将C型滾軸固定在側弯的拐點處；5）90°水平弯，電缆敷設中弯头部位比較關鍵。水平弯要用C型滾軸，根据實際情況固定在橋架弯头的外圆或內圆處。如果放在外圆處要考慮取出電缆後電缆多餘的部分的擺放位置。如果放在橋架弯头內圆處就要考慮取出電缆後因长度不足放不到橋架中，由哪里的電缆长度来補償。C型滾輪一般安裝为半固定型，用2t左右的手拉葫蘆拉紧以便可以很快松開取出電缆放入橋架；6）垂直90°弯头。因牽引力和側壓力很大，一般用倾斜直线牽引代替。即在電缆橋架最低點A和最高點B之間用槽鋼等材料做一个斜放的支架，支架上安裝滾軸。電缆沿着滾軸倾斜着移動。此種方法也可用于落差非常大的部位電缆的敷設：先用卷揚機把電缆通过倾斜牽引到高的部位，在從上往下敷設，比較节省人工。

5安全措施

1）在橋架行走危險的地方要架設跳闆、扶杆或安全绳；2）在電缆敷設前要開專题安全会，講解注意事項，統一術語和口令；3）卷揚機操作人員、電缆头牽引人員、弯道看守人員和其它重要场所的施工人員一定要配備对講機等方便的通訊工具；4）揚機一定要裝設可調节的力矩保護裝置，根据電缆的允許拉力調节力矩保護值，以保護施工人員和電缆的安全。卷揚機電機最好采用软啟動器，使能平穩啟動；5）電气設備要性能良好，並裝有漏電保護器；6）高空作業人員要挂安全带，弯道看守人員要站在弯道外側，以防弯道支架意外損壞造成人員傷害；7）各滾軸支架固定牢固。使用電焊时，要防止焊渣引燃可燃物或燙傷人員。

6效益分析

例如一般人工敷設四根VV3×240mm2、500m长的電缆，需要300人工日。按每人工日40元計算，需要12000元。若采用卷揚機電缆敷設法，大約只需要50人工日，加之電及其它損耗費用不超过2500元。而每个工程項目中都有少則幾千米電缆，多則幾十万米電缆，如此計算，經济效益可見一斑。
